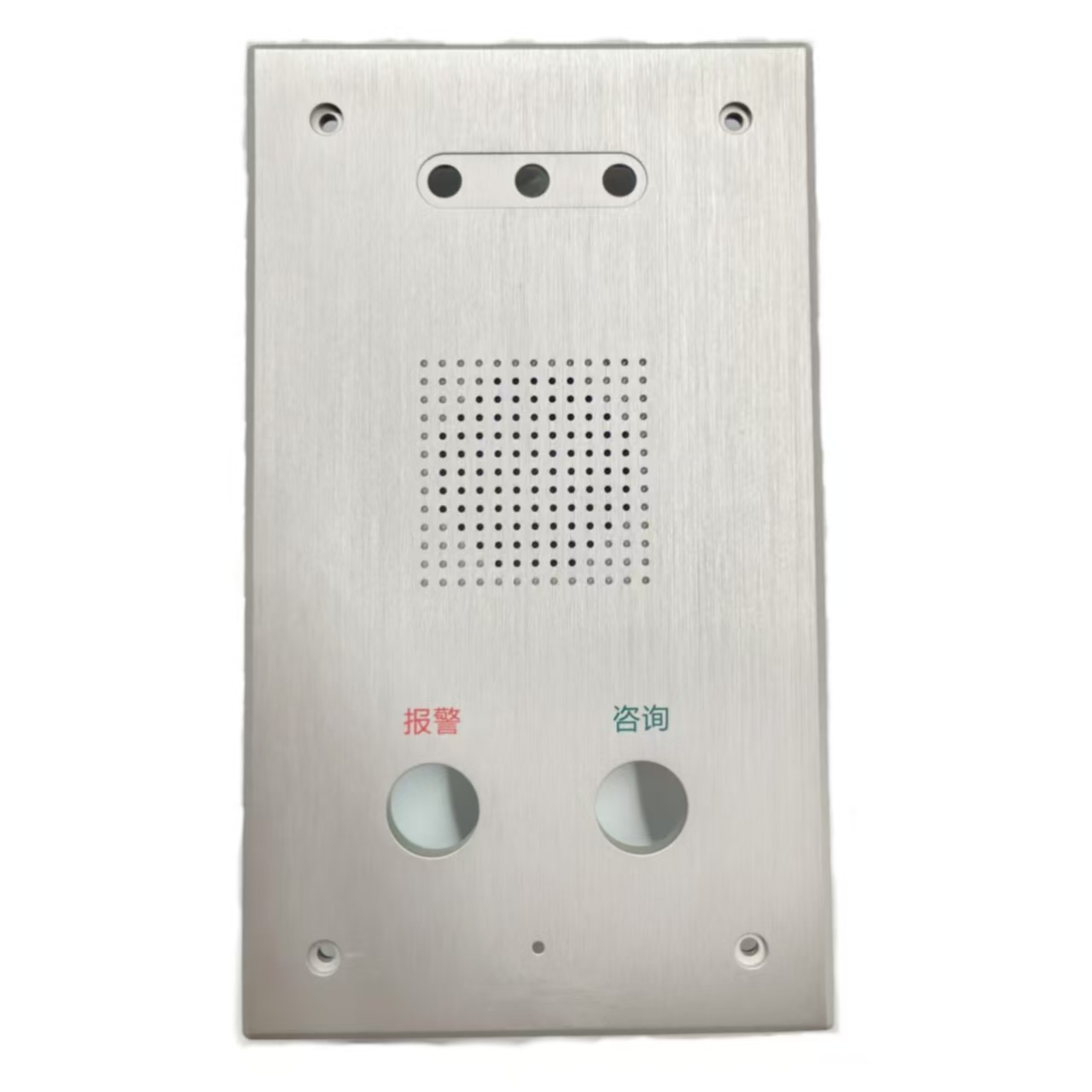

Механические различия между процессами производства алюминия определяют успех или неудачу компонента. Экструзия формирует непрерывную форму за счет пластической деформации. Он проталкивает нагретый металл через стальную матрицу. И наоборот, обработка на станке с ЧПУ удаляет материал из твердого блока. Для достижения окончательной геометрии используются вращающиеся режущие инструменты. Выбор неправильного метода приводит к серьезным операционным рискам. Несоответствие производственного процесса требованиям к деталям приводит к потере машинного времени. Для линейных профилей вы можете потратить ненужное время цикла ЧПУ. В качестве альтернативы вы можете столкнуться с непомерно высокими затратами на экструзионное оборудование для небольших объемов сложных трехмерных деталей. Инженеры должны оценивать компоненты на основе геометрических ограничений, структурной целостности, пороговых значений объема производства и требований допусков. Понимание этих переменных позволяет стратегически использовать вторичные операции. Это оптимизирует юнит-экономику. Анализируя механические ограничения и преимущества каждого процесса, команды определяют наиболее эффективный путь от необработанной заготовки до готовой детали.
Геометрия определяет базовую линию: экструзия алюминия строго ограничена деталями с постоянным поперечным сечением (2D-профили, расширенные до 3D), тогда как обработка на станках с ЧПУ позволяет создавать сложные многоосные трехмерные геометрии.
Объемы определяют экономику: экструзия требует первоначальных инвестиций в специальные стальные матрицы, но обеспечивает исключительно низкие затраты на деталь при масштабировании. Обработка на станке с ЧПУ не требует инвестиций в физический инструмент, но требует более высоких затрат на деталь из-за машинного времени и отходов материала.
Гибридное преимущество: наиболее экономически эффективным решением для сложных линейных деталей часто является комбинация того и другого: выдавливание формы, близкой к заданной, и использование вторичной обработки алюминиевого профиля (ЧПУ) для получения точных элементов, отверстий и жестких допусков.
Выход материала и целостность: экструзия генерирует минимальное количество отходов и дает выгодную направленную структуру зерен, тогда как обработка цельных заготовок может привести к отходам материала, превышающим 70%, что напрямую влияет на затраты на крупносерийное производство.
Процесс экструзии алюминия основан на использовании массивных гидравлических прессов, которые проталкивают нагретые алюминиевые бревна через стальную матрицу специального профиля. Операторы нагревают алюминиевую заготовку до гибкого состояния, обычно от 800 до 900 градусов по Фаренгейту. Затем гидравлический цилиндр проталкивает размягченный металл через отверстие матрицы. Металл выходит на выпускной стол в виде непрерывной длины с определенным профилем поперечного сечения. Этот метод превосходно подходит для создания сложных внутренних полостей, многопустотных структур и непрерывных внешних элементов, таких как охлаждающие ребра или монтажные направляющие. Основное ограничение остается строго геометрическим. Профиль должен оставаться полностью постоянным по всей длине экструзии, известной как ось Z. Любой элемент, требующий изменения этого поперечного сечения, например, ступенчатый диаметр или глухой карман, не может быть выдавлен напрямую.
Конструкция матрицы играет огромную роль в возможностях экструзии. Твердые штампы позволяют изготавливать простые формы, такие как стержни и углы. Матрицы с иллюминаторами разделяют поток металла и снова соединяют его вокруг оправки, образуя полые секции. Трение между алюминием и опорными поверхностями матрицы определяет скорость течения металла. Инженеры должны сбалансировать толщину стенок, чтобы предотвратить скручивание или разрыв профиля при выходе из пресса. После экструзии профиль подвергается закалке, растяжению для обеспечения прямолинейности и искусственному старению в печи для достижения окончательного отпуска.
Фрезерование и точение с числовым программным управлением полностью основаны на принципах субтрактивного производства. Цельный блок или заготовка алюминия закрепляется в крепежном устройстве. Автоматизированные вращающиеся режущие инструменты удаляют материал, придавая окончательную форму. Этот процесс позволяет добиться различных поперечных сечений, сложных деталей поверхности и разнонаправленных элементов по всем осям. Современные 5-осевые обрабатывающие центры могут одновременно перемещать инструмент и заготовку, позволяя выполнять подрезы и поверхности сложной формы.
Ограничение здесь обусловлено временем цикла, доступом к инструменту и скоростью съема материала. Для обработки глубоких полостей требуются длинные, тонкие инструменты, склонные к вибрации и отклонению. Острые внутренние углы требуют крошечных концевых фрез, которые должны работать на более низких скоростях подачи. Высокая скорость удаления материала требует длительного машинного времени, жестких настроек и систем подачи СОЖ под высоким давлением для отвода стружки. Каждая минута работы шпинделя увеличивает прямые переменные затраты на компонент.
Ручная и полуавтоматическая обработка алюминия обычно включает базовую резку с низкими допусками на производственном оборудовании. Операторы используют пилы холодной резки, ручные сверлильные станки и нарезные рычаги для модификации предварительно сформированных профилей. Этот подход хорошо работает для простых кронштейнов, задач по обрезке по длине или отверстий с основным зазором, где точность позиционирования не имеет решающего значения. Он требует минимального времени на установку и использует недорогое оборудование.
Многоосевая обработка с ЧПУ основана на запрограммированных траекториях инструмента для выполнения высокоточных операций. Инженеры выбирают оборудование с ЧПУ для сложных структурных деталей, требующих точной соосности, жестких позиционных допусков и сложных поверхностных интерполяций. В станках с ЧПУ используются автоматические устройства смены инструмента, циклы измерения для выравнивания деталей и возможности жесткого нарезания резьбы. Хотя настройка и программирование занимают больше времени, автоматизированное выполнение обеспечивает повторяемость тысяч деталей.
Основным критерием успеха экструзии является конструкция детали с одинаковым поперечным сечением. Общие области применения включают радиаторы, структурный каркас, направляющие системы и электронные корпуса. Особое преимущество дизайна заключается в возможности интегрировать функциональные элементы непосредственно в профиль. В матрицу можно встроить защелки, резьбовые втулки и блокирующие соединения. Это устраняет необходимость в операциях вторичной сборки, сварки или соединения. Если дизайн можно представить как двумерную форму, бесконечно растянутую в третье измерение, он является главным кандидатом на экструзию.
Инженеры должны соблюдать определенные правила проектирования экструзии. Толщина стенок должна оставаться как можно более однородной, чтобы предотвратить деформацию при охлаждении. Ребра с большим удлинением требуют специальной конструкции матрицы и более низкой скорости пресса. Соотношение язычков — глубина канала по сравнению с его шириной — должно поддерживаться в безопасных пределах, чтобы сталь штампа не сломалась под давлением.
Обработка на станке с ЧПУ требуется, когда деталь требует неоднородного сечения, пересекающихся углов или элементов, которые физически невозможно протолкнуть через двумерный штамп. Критерии успеха включают сложную геометрию, такую как органические формы, локализованные карманы и различную толщину стенок в разных плоскостях. Переборки в аэрокосмической отрасли, сложные трубопроводы для жидкости и корпуса медицинских устройств в значительной степени зависят от субтрактивной обработки.
Преимущество конструкции – неограниченная трехмерная геометрия. Инженеры имеют свободу проектировать компоненты, оптимизированные для снижения веса и сложных механических интерфейсов, не беспокоясь о правилах постоянного сечения. Вы можете проектировать карманы различной глубины, пересекающиеся отверстия для прокладки жидкости и сложную трехмерную поверхность для аэродинамических профилей.
Структурная пригодность значительно варьируется между экструдированными профилями и цельными обработанными деталями в несущих конструкциях. Детали, обработанные из цельной заготовки, обеспечивают превосходную жесткость и изотропную прочность. Это делает их идеальными для высоконагруженных и прецизионных сред, таких как станки или элементы конструкций аэрокосмической отрасли. Твердая масса обеспечивает превосходные характеристики гашения вибрации.
Экструдированные стержни с модульными Т-образными пазами сталкиваются с техническими ограничениями, касающимися структурных прогибов, проскальзывания соединений и гашения механических вибраций. Хотя полые профили обеспечивают превосходное соотношение прочности и веса, сборная рама опирается на механические крепления. Эти соединения могут проскальзывать при больших динамических нагрузках. Цельная, жесткая рама, обработанная на станке с ЧПУ, всегда превосходит собранную экструдированную раму в сценариях динамических нагрузок, хотя последняя обеспечивает беспрецедентную модульность и простоту сборки.
Метрика производительности | Твердая обработанная заготовка | Полый экструдированный профиль |
|---|---|---|
Торсионная жесткость | Отлично (изотропная масса) | Умеренный (зависит от внутренней ленты) |
Гашение вибрации | Высокий (твердая масса поглощает резонанс) | От низкого до среднего (могут звонить полые секции) |
Совместная целостность | Монолитный (без швов) | Зависит от механических креплений. |
Соотношение прочности и веса | Умеренный | Отличный |
Стандартные отраслевые допуски для экструзии регулируются такими спецификациями, как ASTM B221 или EN 755. Эти допуски учитывают физические реалии проталкивания горячего металла через сталь. Износ штампа, тепловая динамика во время охлаждения и процесс растяжения, используемый для выпрямления профиля, влияют на точность размеров. Следовательно, допуски экструзии обычно меньше, чем допуски механической обработки.
Такие характеристики, как толщина стенки и общие размеры профиля, будут незначительно отличаться от партии к партии. Стандартный допуск для размера в один дюйм может составлять +/- 0,008 дюйма. Профили также имеют определенные допуски на прямолинейность, скручивание и угловатость. Инженеры не могут рассчитывать на точность посадки подшипников сразу после печати.
Станки с ЧПУ имеют чрезвычайно жесткие допуски, обычно достигающие +/- 0,001 дюйма или меньше, в зависимости от оборудования, инструментов и температурного режима цеха. Такой уровень точности необходим для посадок подшипников, уплотнительных поверхностей и сложных сопрягаемых компонентов. Обработка на станках с ЧПУ также играет решающую роль в достижении превосходной плоскостности и точной концентричности.
Чтобы добиться таких жестких допусков, машинисты выполняют определенные шаги:
Установите очень жесткую систему крепления для предотвращения отклонения детали.
Используйте черновые проходы для удаления сыпучего материала и снятия внутреннего напряжения.
Дайте детали нормализоваться до комнатной температуры.
Выполняйте легкие чистовые проходы острыми высококачественными твердосплавными концевыми фрезами.
Проверьте размеры, используя зондирование на станке или проверку на КИМ.
Первоначальная стоимость экструзионных матриц относительно низкая или умеренная. Это полностью зависит от сложности профиля, количества полых пустот и требуемого размера пресса. После того, как матрица вырезана из инструментальной стали H13 и подвергнута азотированию для обеспечения износостойкости, переменные затраты состоят в основном из сырья и времени прессования. Напротив, обработка с ЧПУ не требует первоначальных инвестиций в физическое оборудование. Вы платите только за программирование и настройку прибора.
Однако переменные затраты на механическую обработку значительно выше. ЧПУ требует больших затрат на машино-часы, постоянного износа инструментов и более высоких трудозатрат на настройку и мониторинг. Каждый кубический дюйм удаленного материала требует затрат машинного времени и износа инструмента.
Определение объема производства, при котором амортизируется стоимость экструзионной головки, имеет решающее значение. При небольших объемах обработка цельной заготовки более экономична, поскольку отсутствие затрат на оснастку компенсирует более высокое машинное время на каждую деталь. По мере увеличения объема высокая производительность экструзии быстро затмевает первоначальные инвестиции в штампы.
При прототипировании обычно используется ЧПУ для проверки конструкции без использования инструментов. После того как конструкция утверждена и производство масштабируется, стратегия смещается в сторону экструзии, чтобы минимизировать затраты на единицу продукции. Если деталь требует удаления большого количества материала, а годовой объем превышает несколько сотен единиц, инвестиции в экструзионную матрицу обычно окупаются уже в первом производственном цикле.
Соотношение закупок и полетов оценивает, сколько сырья попадает в финальную часть. Обработка цельного блока требует значительных затрат материала. В аэрокосмической отрасли более 80 процентов заготовки обычно перерабатывают в чипсы. Хотя алюминиевая стружка подлежит вторичной переработке, ее переплавка требует огромного количества энергии.
При экструзии почти на 100 процентов используется заготовка для формирования профиля, что значительно снижает затраты сырья. Единственный образующийся лом — это «торцевой» конец бревна, оставшийся в прессе, а концы обрезков, отрезанные во время растяжения. Такой высокий выход материала делает экструзию более эффективной для линейных деталей. Вы платите только за алюминий, из которого состоит деталь.
Наиболее эффективная производственная стратегия часто предполагает сочетание обоих методов. Инженеры используют экструзию для создания заготовки почти чистой формы, сохраняющей большую часть геометрии. Затем эта заготовка подвергается механической обработке на станке с ЧПУ, чтобы добавить точные детали, карманы и отверстия, которых невозможно достичь с помощью экструзии. Этот гибридный рабочий процесс представляет собой максимальную эффективность современной обработки алюминиевых профилей . Он сочетает в себе высокий выход материала при экструзии с жесткими допусками субтрактивного производства.
Выдавливая сначала сложное поперечное сечение, вы исключаете необходимость обработки глубоких каналов или внешних ребер. Станок с ЧПУ отвечает только за локализованные функции. Этот подход требует специального крепления для надежного захвата экструдированного профиля, не сдавливая его во время цикла обработки.
Специальные операции после экструзии подготавливают профиль к окончательной сборке. Многоосные профильные обрабатывающие центры с ЧПУ разработаны специально для обработки длинных экструдированных заготовок. Эти специализированные машины выполняют операции по всей длине экструзии, не требуя многократной настройки, обеспечивая точность позиционирования на больших расстояниях.
Общие вторичные операции включают в себя:
Вырубка для создания бесшовных соединений или подготовки узлов замков для каркасов конструкций.
Сверление и жесткое нарезание резьбы для крепления крепежа.
Торцевое фрезерование для достижения высокой плоскостности сопрягаемых поверхностей.
Интерполяция точных отверстий подшипников или отверстий для центровочных штифтов.
Использование экструдированного профиля снижает требования к удалению материала с помощью станков с ЧПУ на 80–90 процентов. Вместо того, чтобы вырезать цельный блок заготовки с помощью тяжелых черновых проходов, станку с ЧПУ достаточно выполнить только легкие чистовые проходы и создание локализованных элементов. Это значительно сокращает время машинного цикла.
Более короткое время цикла означает более высокую производительность и более низкие переменные затраты. Это также снижает износ режущего инструмента, экономя деньги на дорогих твердосплавных концевых фрезах. Стратегия почти идеальной формы имеет основополагающее значение для крупносерийного производства сложных линейных деталей. Это позволяет производителям максимально увеличить время безотказной работы шпинделя для выполнения высокоточных работ, а не простого удаления материала.
Пластическая деформация, присущая экструзии, влияет на зернистую структуру металла. Он создает продольное выравнивание, которое повышает прочность на разрыв и ударную вязкость вдоль оси экструзии по сравнению с изотропными литыми сплавами. Обычные экструдированные сплавы, такие как 6061-T6 и 6063-T5, обеспечивают превосходную обрабатываемость.
Во время вторичной обработки сплав 6061-T6 обеспечивает предсказуемый стружкодробление. Он разбивается на мелкие щепки, а не образует длинные, жилистые птичьи гнезда, которые засоряют машину. Это обеспечивает агрессивную скорость резания и сводит к минимуму износ инструмента. 6063-T5 немного мягче и часто используется в архитектуре, где качество поверхности после анодирования имеет первостепенное значение. Оба превосходят многие литые альтернативы для точных вторичных операций.
Тяжелая механическая обработка экструдированного профиля может снять внутренние напряжения, возникшие в процессе формовки и закалки. Когда вы обрабатываете внешнюю «кожу» экструзии, неравномерное распределение напряжений приводит к деформации, изгибу или скручиванию детали за пределами допуска. Это основной риск для длинных и тонких компонентов.
Чтобы снизить этот риск, инженеры должны указать соответствующую термическую обработку. Запрос на закалку T6511 означает, что экструзия была термически обработана и механически растянута для снятия внутреннего напряжения. Кроме того, оптимизация траектории движения инструмента с ЧПУ для равномерного удаления материала с обеих сторон детали помогает поддерживать стабильность размеров во время процесса обработки.
Экструзия требует изготовления штампов по индивидуальному заказу и обычно предполагает минимальный объем заказа. Для стандартного пробега может потребоваться минимум 1000 фунтов. Это увеличивает первоначальные сроки выполнения заказов и связывает капитал в запасах. Кроме того, первый запуск новой матрицы часто требует корректировок. Изготовитель штампов должен вручную отрегулировать сталь, чтобы привести профиль в соответствие с допусками.
Стандартная стратегия смягчения последствий предполагает использование обработки на станках с ЧПУ цельных заготовок для первоначального мелкосерийного производства и проверки на местах. Пока эти обработанные прототипы тестируются и продаются, экструзионную матрицу вырезают, тестируют и исправляют. Это позволяет плавно перейти к крупносерийному производству после завершения разработки проекта и масштабирования спроса.
Проведите аудит вашей текущей библиотеки САПР, чтобы определить компоненты с постоянным поперечным сечением, которые можно преобразовать в экструзии почти чистой формы.
Рассчитайте соотношение закупок к расходам для ваших обрабатываемых деталей с наибольшим объемом, чтобы определить потенциальную экономию материала.
Запросите ценовое предложение на экструзию профиля почти чистой формы для любых линейных деталей, объем производства которых превышает 1000 единиц в год.
Обновите свои технические чертежи, указав закал T6511 для экструдированных деталей, требующих тяжелого вторичного фрезерования для предотвращения коробления.
A: На экструдированных поверхностях видны линии матрицы и незначительные дефекты стальных поверхностей подшипников. Достижение истинного зеркального блеска требует вторичных операций, таких как механическая полировка, тонкое торцевое фрезерование на станке с ЧПУ или химическое отбеливание перед анодированием.
Ответ: Срок изготовления новых экструзионных матриц обычно составляет от двух до шести недель. Это зависит от сложности профиля, размера штампа и текущей нагрузки на инструмент и изготовителя штампа. Исправления штампа могут добавить еще неделю.
Ответ: Экструдированные детали обладают направленной прочностью благодаря своей продольной структуре зерен. Они очень прочные вдоль оси экструзии. Заготовка, обработанная изотропной обработкой, обеспечивает более равномерную прочность по всем осям в зависимости от конкретного сплава и состояния.
Ответ: Да, один экструзионный профиль может иметь различную толщину стенок в поперечном сечении. Однако толщина должна оставаться постоянной по всей длине экструзии. Чрезвычайные изменения толщины могут вызвать искажения во время охлаждения.
Ответ: Деформация возникает, когда механическая обработка удаляет материал неравномерно, снимая внутренние напряжения, возникшие в процессе экструзии и закалки. Использование закалок для снятия напряжения, таких как T6511, и балансировка удаления материала помогают предотвратить эту проблему.
О: Нет, внутреннюю резьбу нельзя выдавливать напрямую. Экструзия позволяет создать точное направляющее отверстие, часто называемое втулкой винта. Фактическая резьба должна быть добавлена посредством вторичного нарезания резьбы с ЧПУ или операций фрезерования резьбы.
