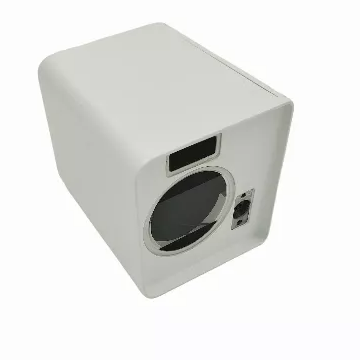

В крупносерийном производстве металлов жизнеспособность производственной линии определяется балансировкой объема единицы продукции, точностью размеров и прочностью материала. Выбор несовместимого производственного процесса для металлических компонентов приводит к непомерно высоким затратам на оснастку, неприемлемому окалину на единицу или структурным сбоям из-за пористости и плохого контроля допусков. Для менеджеров по закупкам и инженеров по продукции решение о том, стоит ли переходить на литье под давлением , требует тщательной оценки пороговых значений объема производства, свойств материалов и отраслевых стандартов соответствия. В этом руководстве излагаются технические и экономические критерии определения этих производственных компонентов с упором на практическое применение и реалии производства в заводских условиях.
Объем диктует жизнеспособность: высокие первоначальные капитальные затраты (CapEx) на формы из закаленной стали требуют производственных циклов, обычно превышающих 5 000–10 000 единиц, для достижения жизнеспособной точки безубыточности по сравнению с обработкой на станках с ЧПУ.
Ограничения по материалам: литье под давлением строго ограничено цветными металлами (сплавами алюминия, цинка, магния и меди) из-за ограничений по температуре плавления стальных штампов.
Проектирование для технологичности (DFM). Для успешного литья под давлением деталей требуется строгое соблюдение одинаковой толщины стенок, углов уклона и стратегической вентиляции для снижения присущих рисков, таких как газовая пористость и усадка.
Реалии постобработки: Хотя литье под давлением позволяет получить детали превосходной чистой формы, высокоточные сопрягаемые поверхности часто по-прежнему требуют вторичных операций механической обработки с ЧПУ.
Фундаментальная физика этого метода производства основана на нагнетании расплавленных сплавов цветных металлов в штампы из закаленной стали под экстремальным гидравлическим давлением. Благодаря высокоскоростному впрыску жидкий металл быстро заполняет сложные полости перед затвердеванием, что приводит к получению очень плотных и точных по размерам форм. В отличие от методов гравитационного литья, сильное давление плотно прижимает металл к стенкам формы. Это действие фиксирует мелкие детали и обеспечивает превосходное качество поверхности прямо из инструмента. Мы видим это ежедневно на производстве: хорошо обслуживаемая матрица, работающая при оптимальном давлении, производит детали, требующие минимальной доработки поверхности.
Производственный цикл состоит из пяти отдельных высокоавтоматизированных этапов. Операторы внимательно контролируют эти этапы, чтобы поддерживать производительность и предотвращать повреждение инструмента.
Подготовка и смазка: Автоматические распылители наносят на полости матрицы разделительный состав на водной основе. Это покрытие контролирует температурный градиент стали и предотвращает припаивание расплавленного сплава к форме, обеспечивая плавный выброс детали.
Зажим: две половины стальной матрицы сцепляются вместе под действием мощной гидравлической силы. Усилие зажима машин варьируется от 400 до более 4000 тонн, чтобы выдерживать внутреннее давление поступающего металла без оплавления.
Инъекция: расплавленный металл вбивается в полость формы с высокой скоростью. Скорость имеет решающее значение. Полость должна полностью заполниться за миллисекунды, прежде чем какая-либо часть металла начнет замерзать и образовывать холодные замыкания.
Охлаждение и затвердевание: компонент быстро затвердевает внутри матрицы с водяным охлаждением. Внутренние конформные каналы охлаждения отводят тепло от толстых секций, предотвращая появление усадочных пустот.
Выталкивание и обрезка: машина открывается, и выталкивающие штифты выталкивают затвердевший компонент из формы. Вновь сформированная деталь вместе с лишним желобом, литником и обплавочным материалом передается в обрезной пресс, где операторы срезают лом для переработки.
Оборудование, используемое для производства деталей для литья под давлением, делится на две основные категории в зависимости от температуры плавления сплава.
Машины с горячей камерой: используются исключительно для металлов с низкой температурой плавления, таких как цинк и свинец. Механизм впрыска постоянно находится в емкости с расплавленным металлом. Такая прямая подача позволяет чрезвычайно сократить время цикла, иногда производя несколько деталей в минуту. Износ инструмента минимален, поскольку температуры остаются относительно низкими.
Машины с холодной камерой: требуются для металлов с высокой температурой плавления, таких как алюминий и медь. Если хранить эти металлы в горячей камере, они быстро разрушат погружную стальную насосную систему. Вместо этого автоматизированный ковш перекачивает точное количество расплавленного металла, необходимое для одного выстрела, в холодную камеру непосредственно перед тем, как гидравлический плунжер заталкивает его в матрицу.
Выбор компонента для этого процесса требует согласования проекта с конкретными критериями успеха. Этот метод превосходен при производстве деталей малого и среднего размера со сложной геометрией, тонкими стенками и строгими требованиями к высокой повторяемости в течение тысяч циклов. Когда конструкция требует структурной жесткости в сочетании со сложными внутренними деталями, которые невозможно эффективно обработать, логичным выбором становится обработка металлов давлением методом литья под давлением. Вы получаете прочность металла и гибкость конструкции, обычно присущую пластикам, полученным литьем под давлением.
Сравнение этого процесса с альтернативными методами производства подчеркивает его стратегические преимущества и ограничения на производстве.
Производственный процесс | Инструментальные инвестиции | Стоимость единицы продукции в масштабе | Поверхностная отделка | Лучшее приложение |
|---|---|---|---|---|
Инъекция под высоким давлением | Высокий (закаленная сталь) | Очень низкий | Отлично (сетчатая форма) | Крупногабаритные, сложные детали из цветных металлов |
обработка с ЧПУ | Нет (только светильники) | Высокий (материальные отходы) | Начальство | Малые объемы деталей сверхвысокой точности |
Литье в песок | Низкий (песчаные формы) | Середина | Грубая (требуется механическая обработка) | Массивные, тяжелые железные или стальные компоненты. |
Инвестиционное литье | Середина | Высокий (трудоемкий) | Очень хороший | Сложные детали из черных металлов, малый и средний объем |
По сравнению с обработкой на станках с ЧПУ основным отличием является экономическая модель. Обработка не требует предварительной оснастки, но требует высоких статических затрат на единицу продукции из-за отходов материала и машинного времени. Литье требует огромных первоначальных инвестиций в стальные формы, но стоимость единицы продукции резко падает по мере увеличения объема. По сравнению с литьем в песчаные формы и литьем по выплавляемым моделям метод высокого давления обеспечивает значительно более высокое качество поверхности и более жесткие допуски на размеры. Литье в песчаные формы оставляет шероховатую, зернистую поверхность и требует значительной механической обработки. Литье по выплавляемым моделям включает в себя медленные и трудоемкие циклы. Впрыск под высоким давлением позволяет получить детали нужной формы за считанные секунды, что значительно сокращает время цикла и процент брака.
По сравнению с литьем под давлением металла (MIM) различия заключаются в масштабе и свойствах материала. MIM ограничивает вас созданием очень маленьких, очень сложных деталей и основан на удалении связующего и процессе спекания, который может привести к непредсказуемой усадке. Впрыск жидкого металла под высоким давлением позволяет использовать гораздо более крупные компоненты, обеспечивает более высокую скорость цикла и обеспечивает превосходную структурную целостность для несущих конструкций.
Стремление к снижению веса доминирует в автомобильном и аэрокосмическом секторах. Производители должны постоянно снижать вес транспортных средств, чтобы соответствовать строгим стандартам эффективности использования топлива, соблюдать нормы выбросов и расширять диапазон аккумуляторов электромобилей (EV). Замена тяжелых чугунных или сборных стальных компонентов цельными легкими отливками из цветных металлов является основной стратегией достижения целей по снижению веса без ущерба для структурной целостности. Мы видим, как целые узлы объединены в отдельные отлитые детали, чтобы сэкономить вес и время сборки.
Конкретные автомобильные применения во многом зависят от этого метода производства. Блоки цилиндров, масляные поддоны, блоки двигателей и корпуса трансмиссии являются традиционными основными продуктами. В современную эпоху акцент сместился на структурные кронштейны и сложные корпуса электродвигателей. Этим компонентам требуется превосходное управление температурным режимом для рассеивания тепла, выделяемого электрическими трансмиссиями, — свойство, присущее конкретным алюминиевым сплавам.
Безопасность и структурная целостность остаются первостепенными. Литые детали, опасные при столкновении, должны иметь предсказуемые характеристики деформации, чтобы поглощать энергию удара. Инженеры должны тщательно выбирать сплавы и контролировать производственный процесс, чтобы минимизировать пористость, гарантируя, что конечные компоненты обладают необходимой несущей способностью и ударопрочностью, требуемыми строгими стандартами безопасности при транспортировке. Для этих узлов конструкции часто требуется вакуумное литье.
В секторах бытовой электроники и телекоммуникаций спрос на сверхкомпактные конструкции создает серьезные тепловые и электромагнитные проблемы. Устройства содержат все более мощные процессоры в компактных форм-факторах. Металлические корпуса, изготовленные методом впрыска под высоким давлением, служат двойной цели. Они действуют как прочное структурное шасси, обеспечивая встроенную защиту от электромагнитных и радиочастотных помех и высокоэффективное рассеивание тепла.
К конкретным применениям электроники относятся корпуса базовых станций телекоммуникаций, которые должны выдерживать суровые внешние условия, одновременно выдерживая огромные тепловые нагрузки. Внутри потребительских устройств вы найдете корпус ноутбука и внутренние кронштейны рамы смартфона. Этим компонентам требуется чрезвычайная жесткость, чтобы защитить хрупкие стеклянные и кремниевые компоненты от изгиба и ударов. Магний часто является предпочтительным металлом из-за его соотношения веса и жесткости.
Стандарты косметической поверхности одинаково важны и для продуктов, ориентированных на потребителя. Возможность отливать чрезвычайно тонкие стенки позволяет создавать гладкие профили устройств. Поверхность в отлитом состоянии должна легко подвергаться эстетической и защитной отделке. Компоненты часто подвергаются анодированию, гальваническому покрытию или покраске, что требует бездефектной обработки поверхности прямо из формы, чтобы предотвратить косметический брак. Любые следы потока или холодные затворы будут видны сквозь порошковое покрытие.

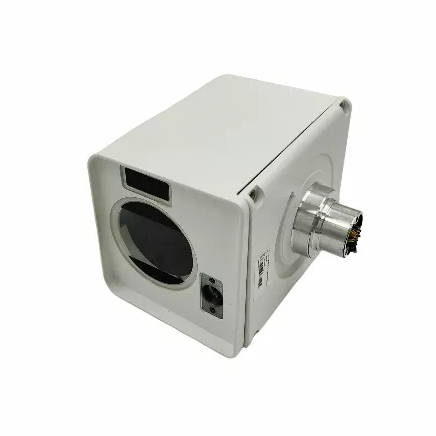

Промышленные условия требуют строгой защиты окружающей среды. Чувствительная внутренняя электроника, датчики и механические узлы требуют прочных, устойчивых к коррозии и пыленепроницаемых корпусов. Металлические отливки обеспечивают жесткий, непроницаемый барьер против загрязнений производственного цеха, влаги и физических воздействий, с которыми пластик просто не может справиться в течение длительного срока службы.
Конкретные промышленные применения охватывают широкий спектр тяжелого оборудования. С использованием этого метода обычно изготавливаются корпуса насосов, корпуса пневматических инструментов, шасси диагностического оборудования и сложные корпуса клапанов. Эти детали часто имеют сложные внутренние каналы для жидкости и требуют высокого разрывного давления. Вам необходимы строго контролируемые производственные параметры, чтобы обеспечить плотные стенки без утечек.
Медицинские устройства создают еще один уровень сложности в отношении нормативных требований и стандартов чистоты. Литые компоненты, используемые в хирургических инструментах или диагностическом оборудовании, должны выдерживать многократные циклы стерилизации, включая агрессивную химическую обработку и высокотемпературное автоклавирование. Выбранные сплавы и обработка поверхности должны быть биосовместимыми, где это необходимо, и обладать высокой устойчивостью к химическому разложению, чтобы соответствовать строгим нормам медицинской промышленности.
Алюминий является доминирующим материалом в отрасли и ценится за исключительное соотношение прочности и веса. Такие сплавы, как A380 и A360, сохраняют высокую стабильность размеров даже при повышенных рабочих температурах. Алюминий обладает превосходной тепло- и электропроводностью, что делает его выбором по умолчанию для радиаторов, компонентов двигателя и корпусов электронных устройств. Он хорошо обрабатывается, позволяя выполнять точные вторичные операции на сопрягаемых поверхностях.
Алюминий представляет собой специфический производственный компромисс. Он имеет высокую температуру плавления и сильное химическое сродство к железу, что делает его склонным к припаиванию к стальной матрице во время впрыска. Чтобы предотвратить быструю деградацию инструмента, алюминий необходимо обрабатывать в машинах с холодной камерой. Этот процесс разливки немного увеличивает время цикла по сравнению с непрерывной подачей в установках с горячей камерой. Срок службы матрицы также короче и обычно требует замены или капитального ремонта примерно после 100 000 выстрелов.
Цинковые сплавы, особенно серия Zamak, обладают превосходной пластичностью и высокой ударной вязкостью. Основное преимущество цинка — его текучесть. Им можно заполнить чрезвычайно сложные тонкостенные детали с минимальными углами уклона. Из-за более низкой температуры плавления цинк обрабатывается с помощью машин с горячей камерой. Это обеспечивает сверхбыстрое время цикла и исключительный срок службы инструмента: стальные матрицы часто проходят более миллиона циклов, прежде чем потребуется замена.
Компромиссы для цинка связаны с ограничениями по весу и температуре. Цинк значительно тяжелее алюминия, что исключает его применение в приложениях, требующих строгого облегчения. Цинк испытывает заметную потерю механической прочности и ползучесть при повышенных температурах, что обычно ограничивает его использование средами, работающими при температуре ниже 200 ° F (93 ° C). Он отлично подходит для декоративной фурнитуры и небольших механических механизмов.
Магний является самым легким конструкционным металлом, что делает его очень желательным для аэрокосмической и портативной электроники. Сплавы, подобные AZ91D, обладают превосходной обрабатываемостью, высоким соотношением прочности к весу и превосходными возможностями литья тонкостенных материалов. Он обеспечивает жесткость металла при весе, приближенном к плотным пластикам. Он также исключительно хорошо гасит вибрацию.
Недостатки магния заключаются в стоимости и обращении. Сырье дороже, чем алюминий или цинк. Магний требует специального инструмента и строгих протоколов безопасности из-за серьезного риска воспламенения. Магниевая пыль и стружка, образующиеся во время вторичной обработки, очень горючи, поэтому требуют использования специальных систем удаления и пожаротушения в цехах.
Первоначальные капитальные затраты на стальные формы представляют собой наиболее существенный барьер для входа в этот производственный процесс. Затраты на создание штампов значительны. Формы должны быть изготовлены из высококачественной инструментальной стали, такой как H13, чтобы выдерживать термический удар и огромное давление зажима. Сложность пресс-формы резко увеличивает затраты. Такие функции, как боковые ползунки для поднутрений, гидравлические подъемники и конструкции с несколькими полостями, требуют сложной инженерной разработки и точной обработки.
Современные штампы часто имеют конформные каналы охлаждения. Эти сложные внутренние водяные линии повторяют контуры детали, обеспечивая быстрое и равномерное охлаждение, что сокращает время цикла и сводит к минимуму коробление. Хотя эти функции увеличивают первоначальные затраты, они необходимы для максимизации эффективности производства и поддержания жестких допусков при длительных тиражах.
Понимание срока службы инструмента и амортизации имеет решающее значение для финансового планирования. Ожидаемый срок службы штампа во многом зависит от выбранного сплава. Цинковые матрицы, работающие при более низких температурах, могут выдержать более миллиона выстрелов. Алюминиевые штампы выдерживают серьезные термические нагрузки и обычно требуют капитального ремонта или замены после 100 000–150 000 выстрелов. Вы должны амортизировать эти затраты на инструмент в рамках ожидаемого объема производства, чтобы определить истинную стоимость каждой детали.
Оценка финансовой жизнеспособности требует комплексной системы сравнения с альтернативными методами, такими как обработка на станках с ЧПУ, на различных уровнях объема. При выпуске 1000 единиц высокая первоначальная стоимость оснастки для литья обычно делает обработку на станке с ЧПУ более экономичным выбором. Когда объемы приближаются к 10 000 единиц, быстрое время цикла и низкие отходы материала при литье начинают компенсировать первоначальные инвестиции в пресс-формы. При выпуске 100 000 единиц литье становится значительно более рентабельным.
Точный анализ безубыточности должен учитывать не только машинное время и сырье. Вторичные операции и факторы брака сильно влияют на конечную стоимость единицы продукции. Если литая деталь требует обширной вторичной обработки на станке с ЧПУ для достижения жестких допусков на сопрягаемых поверхностях, стоимость единицы продукции увеличивается. Возможность перерабатывать литейный лом — бегуны, оплавки и бракованные детали — непосредственно обратно в плавильную печь обеспечивает значительную окупаемость материальных затрат, с которой не может сравниться механическая обработка.
Физические реалии впрыска под высоким давлением по своей сути создают риск возникновения дефектов. Газовая пористость возникает, когда воздух внутри полости формы или газы из испаренных смазочных материалов попадают в турбулентный поток поступающего расплавленного металла. Усадочная пористость возникает на этапе затвердевания. По мере того как металл остывает и сжимается, в более толстых секциях могут образовываться пустоты, изолированные от потока жидкого металла под давлением.
Стратегии смягчения промышленных последствий необходимы для производства структурно прочных компонентов. Вакуумные системы откачивают воздух из полости матрицы за миллисекунды до впрыска, резко уменьшая пористость газа. В методах литья под давлением во время затвердевания применяется постоянное высокое давление для подачи расплавленного металла в области усадки. На этапе DFM инженеры используют передовое программное обеспечение для моделирования тепловых потоков и потоков жидкости, чтобы оптимизировать конструкции литников и вентиляционных отверстий, обеспечивая плавный поток металла и направленное затвердевание.
Установление реалистичных допусков имеет решающее значение для управления затратами проекта. Хотя этот процесс очень точен, линейные и размерные допуски «как отливки» обычно колеблются в пределах ±0,002 дюйма на дюйм. Ожидание более жестких допусков прямо из формы приведет к высокому проценту брака и ненужному износу инструмента. При проектировании необходимо учитывать ограничения процесса.
Определение второстепенных операций является стандартной частью производственного процесса. Вторичная обработка на станке с ЧПУ обязательна, когда конструкция требует элементов, которые невозможно отлить, таких как нарезанная внутренняя резьба, седла подшипников с высокими допусками или прецизионные канавки для уплотнительных колец для жидкостных уплотнений. Проектирование детали таким образом, чтобы минимизировать эти вторичные операции, является ключевым принципом снижения затрат.
Обработка поверхности применяется для улучшения эксплуатационных характеристик и эстетики. В зависимости от сплава и применения детали могут подвергаться анодированию для повышения твердости поверхности, порошковому или электронному покрытию для долговечной защиты окружающей среды или гальваническому покрытию для косметического вида и защиты от электромагнитных помех. Качество основной отливки напрямую определяет успех финальных этапов отделки. Пористая поверхность выделяет газ во время порошкового покрытия, вызывая вздутие.
Чтобы успешно использовать этот крупносерийный производственный процесс, группы проектирования и закупок должны привести свои проектные параметры в соответствие с физическими и экономическими реалиями метода. Следуйте этим действенным шагам, чтобы двигаться вперед:
Проведите аудит прогнозируемых объемов производства, чтобы убедиться, что они превышают порог в 5000 единиц, необходимый для эффективной амортизации первоначальных инвестиций в стальной инструмент.
Проведите тщательную проверку DFM на ранних стадиях проектирования, сосредоточив внимание на равномерной толщине стенок и устранении ненужных подрезов для упрощения конструкции пресс-формы.
Выбирайте сплав строго в зависимости от условий эксплуатации, соблюдая баланс между теплопроводностью алюминия, коротким временем цикла цинка или легкими свойствами магния.
Заранее определите все важные сопрягаемые поверхности и элементы жестких допусков, а также запланируйте необходимые вторичные операции обработки с ЧПУ.
Ответ: Высокая стоимость форм из закаленной стали обычно требует минимального производственного цикла от 5 000 до 10 000 единиц для достижения жизнеспособной точки безубыточности по сравнению с обработкой на станке с ЧПУ.
Ответ: Нет. Этот процесс ограничен цветными металлами, такими как алюминий, цинк и магний. Черные металлы имеют слишком высокую температуру плавления и могут расплавить или серьезно повредить стальные формы, используемые для литья под давлением.
Ответ: Равномерная толщина стенок имеет решающее значение. Толстые секции остывают медленнее, чем тонкие, что приводит к внутренней усадочной пористости и короблению внешней поверхности. Конструкции должны поддерживать постоянную толщину и использовать ребра для структурной поддержки вместо сплошной массы.
Ответ: Не всегда, но очень часто. Несмотря на то, что этот процесс позволяет получить почти готовые формы, элементы, требующие предельной точности, такие как запрессовка подшипников, канавки для уплотнительных колец или резьбовые отверстия, обычно требуют вторичной обработки на станке с ЧПУ.
Ответ: Газовая пористость возникает, когда воздух внутри полости формы или газы из испаренных смазочных материалов штампа захватываются турбулентным высокоскоростным потоком расплавленного металла, прежде чем они смогут выйти через систему вентиляции формы.
