Выбор производственного процесса — это строгий расчет экономичности, структурной целостности и времени выхода на рынок. При проектировании компонентов, требующих непрерывного поперечного сечения, выбранный метод диктует первоначальные капитальные затраты и долгосрочную масштабируемость производства. Алюминиевая экструзия обеспечивает высокоэффективное механическое решение этой инженерной задачи.
Основная концепция основана на простом механическом принципе: подобно продавливанию глины через формованную матрицу, этот процесс проталкивает твердый металл через вырезанное с точностью стальное отверстие для создания непрерывных, высокоточных форм, известных как алюминиевые экструзионные профили . Это позволяет инженерам размещать материал именно там, где этого требуют структурные нагрузки, устраняя ненужный вес.
Для успешного использования этого процесса необходимо сбалансировать первоначальные затраты на оснастку с масштабируемостью производства, гарантируя, что выбранный метод соответствует строгим допускам по размерам и критериям качества материала. Вы должны понимать механический процесс, ограничения конструкции профиля и критерии оценки партнеров по экструзии, чтобы снизить риски в цепочке поставок и качества.
Окупаемость инвестиций в инструмент: экструзионные матрицы значительно дешевле и быстрее производятся, чем формы для литья под давлением, что делает экструзию очень выгодной как для средних, так и для больших объемов производства.
Материаловедение диктует осуществимость: выбор сплава (например, 6063 для экструдируемости и отделки по сравнению с 6061 для структурной прочности) напрямую влияет на скорость пресса, износ штампа и стоимость конечной детали.
Проектирование для технологичности (DFM). Оптимизация алюминиевых профилей экструзии для обеспечения одинаковой толщины стенок и соответствующего размера описанной окружности (CCD) предотвращает искажение размеров и снижает процент брака.
Консолидация поставщиков: выбор партнера по экструзии с собственными вторичными операциями (обработка на станке с ЧПУ, анодирование, сборка) значительно сокращает время выполнения заказов и логистические трудности.
Понимание цикла экструзии требует рассмотрения тепловых и механических сил, воздействующих на сырье. Этот процесс превращает необработанную заготовку в готовый конструктивный элемент посредством точной последовательности операций.
Шаг 1: Подготовка и предварительный нагрев матрицы. Процесс начинается с подготовки экструзионной матрицы из стали H13. Прежде чем проталкивать какой-либо металл, матрица должна быть предварительно нагрета до 850–900 °F. Это предотвращает тепловой удар при контакте горячего алюминия и оптимизирует поток металла через сложные отверстия. Холодные штампы треснут под огромным давлением пресса.
Шаг 2. Выбор заготовки и предварительный нагрев. Твердую алюминиевую заготовку выбирают и нагревают до пластического состояния, обычно между 800–925 °F. Цель состоит в том, чтобы размягчить металл настолько, чтобы он мог течь под давлением, не достигая точки плавления, сохраняя при этом его металлургические свойства в твердом состоянии. Нагрев обычно осуществляется в газовой или индукционной печи.
Шаг 3. Смазка и загрузка. Чтобы предотвратить приваривание нагретой заготовки к компонентам пресса, операторы наносят на заглушку разделительные средства, такие как углерод или нитрид бора. После смазки заготовка перемещается в пресс-контейнер, готовая к циклу экструзии.
Шаг 4: Усилие плунжера и этап прессования: Гидравлический цилиндр прижимает пластифицированную заготовку к стенке контейнера. В зависимости от размера пресса и сплава создается огромное давление от 100 до 15 000 тонн, толкающее алюминий к штампу. Металл прижимается к поверхности штампа, создавая давление, пока не пробьет отверстие.
Шаг 5: Физика появления и течения: Под экстремальным давлением металл течет через отверстие матрицы. Он занимает отрицательное пространство конструкции штампа, образуя непрерывный профиль, соответствующий расчетному поперечному сечению. Трение о стенки матрицы приводит к тому, что внешние края профиля текут немного медленнее, чем центр.
Шаг 6. Направленное биение и охлаждение (закалка): Когда профиль выходит на стол биения, он подвергается закалочному охлаждению с помощью водяных струй или принудительного воздуха. Скорость охлаждения фиксирует механические свойства и предотвращает деформацию при затвердевании металла. Скорость закалки должна строго контролироваться, чтобы соответствовать конкретным требованиям к отпуску.
Шаг 7: Резка на биении: Поскольку выдавливание получается непрерывным, его необходимо разрезать. Процесс горячей резки разрезает профиль на куски приемлемой длины на выходе из пресса, что позволяет перемещать его на следующую станцию, не прерывая цикл прессования.
Шаг 8: Охлаждение и механическое растяжение: Разрезанные детали переносят на охлаждающий слой. После достаточного охлаждения до комнатной температуры их механически растягивают. Захваты удерживают оба конца, а гидравлический цилиндр вытягивает профиль за предел текучести (обычно растяжение на 1–2%). Это снимает внутренние остаточные напряжения, возникающие при прессовании, и корректирует прямолинейность размеров.
Шаг 9: Точная резка на готовые длины: после растягивания профили перемещаются на станцию распиловки. Высокоскоростные циркулярные пилы разрезают растянутые профили на точные длины, указанные заказчиком, подготавливая их к окончательной термической обработке.
Шаг 10: Закалка и тепловое старение (искусственное или естественное). Последний этап включает контролируемую термическую обработку в печах для старения. В зависимости от требуемого состояния (например, Т4, Т5 или Т6) в этом процессе выделяются легирующие элементы, чтобы зафиксировать окончательный предел текучести и твердость алюминия. Например, T6 требует выдерживания металла при температуре около 350°F в течение 8 часов.
Инженеры выбирают экструдированный алюминий, потому что он одновременно решает множество механических и экологических проблем. Свойства материала алюминия в сочетании с геометрической свободой экструзии создают универсальное производственное решение.
Алюминий обеспечивает структурную целостность, сравнимую со сталью, но весит в три раза меньше. Такое исключительное соотношение прочности и веса максимизирует грузоподъемность при транспортировке и повышает энергоэффективность в различных отраслях промышленности. Тяжелое машиностроение, автомобильные рамы и компоненты аэрокосмической отрасли в значительной степени зависят от этой характеристики, чтобы соответствовать строгим целевым показателям веса без ущерба для несущей способности.
Алюминий естественным образом образует микроскопический защитный оксидный слой при воздействии кислорода. Этот самовосстанавливающийся слой обеспечивает превосходную коррозионную стойкость, защищая компоненты конструкции даже в суровых или агрессивных средах без необходимости нанесения дополнительных покрытий. Если поверхность поцарапана, оксидный слой мгновенно восстанавливается, не позволяя ржавчине нарушить структурную целостность детали.

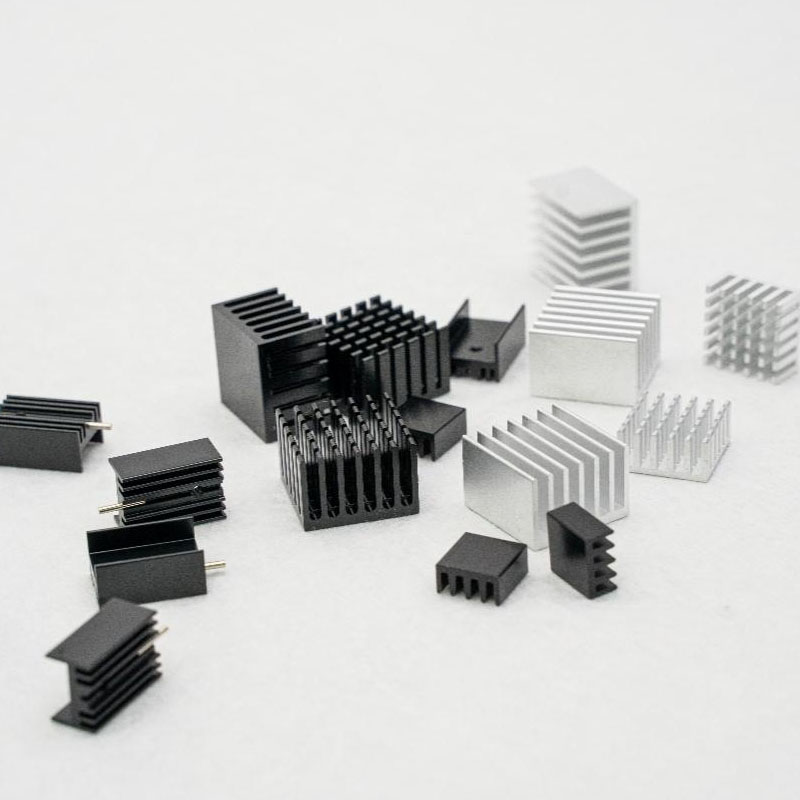

Экструдированный алюминий обладает высокой проводимостью, что делает его лучшим выбором для радиаторов, шин и компонентов передачи энергии. Он эффективно рассеивает тепло и проводит электричество, превосходя многие более тяжелые альтернативы. Процесс экструзии позволяет создавать ребра сложной геометрии, которые максимизируют площадь поверхности для рассеивания тепла.
Алюминий подлежит вторичной переработке. Процесс переработки сохраняет все металлургические свойства, но требует на 95% меньше энергии, чем производство первичного алюминия. Это обеспечивает значительные экологические и экономические преимущества, поддерживая устойчивую экономику замкнутого цикла. Отходы процесса экструзии обычно переплавляются и перерабатываются в новые заготовки.
Процесс экструзии обеспечивает огромную гибкость дизайна. Инженеры могут проектировать профили, которые размещают материал именно там, где требуются структурные нагрузки, устраняя ненужный вес и объединяя несколько функций в одной детали. Винтовые втулки, защелкивающиеся соединения и блокирующие петли можно выдавливать непосредственно в профиль, что сокращает время сборки и количество деталей.
Свойство | Алюминий (6061-T6) | Мягкая сталь (A36) | Преимущество |
|---|---|---|---|
Плотность (г/см³) | 2.70 | 7.85 | Алюминий составляет примерно 1/3 веса стали. |
Предел текучести (МПа) | 276 | 250 | Сопоставимая прочность, превосходное соотношение прочности и веса. |
Теплопроводность (Вт/м·К) | 167 | 50 | Алюминий рассеивает тепло в 3 раза быстрее. |
Коррозионная стойкость | Высокий (самопассивирующийся) | Низкий (требуется покрытие) | Алюминий выдерживает суровые условия без обработки. |
Проектирование экструзии требует четкого понимания динамики потока металла. Плохо спроектированные профили приводят к неравномерному износу матрицы, низкой скорости пресса и высокому проценту брака. Соблюдение принципов проектирования для технологичности (DFM) гарантирует эффективное и точное изготовление профиля.
Профили подразделяются на сплошные, полупустотелые и пустотелые. Сплошные профили являются наиболее простыми и экономичными в производстве. Для полых профилей требуются сложные штампы с иллюминаторами, что увеличивает затраты на оснастку, но значительно снижает вес материала и позволяет использовать внутренние каналы. Полуполые профили имеют частично закрытые пустоты с высоким соотношением гребней, что может оказывать огромную нагрузку на оснастку матрицы во время экструзии.
Минимальная толщина стенки сильно зависит от выбранного сплава и размера профиля. При проектировании избегайте резких переходов между толстыми и тонкими стенами. Неравномерная толщина стенок приводит к неравномерному охлаждению, что может привести к появлению вмятин, деформации и нестабильности размеров. Общее правило – сохранять разницу толщины стенок в пределах соотношения 2:1. Если толстая стенка встречается с тонкой стенкой, используйте большой радиус, чтобы облегчить переход и обеспечить равномерную текучесть металла.
Размер описанного круга (CCD) — это наименьший круг, который полностью охватывает поперечное сечение профиля. ПЗС определяет необходимый размер печатной машины. Разработка профилей, ширина которых превышает стандартную 8-дюймовую или 10-дюймовую печатную машину, ограничит возможности вашего поставщика и увеличит производственные затраты. Для ПЗС большего размера требуется заготовка большего размера и пресс с большей грузоподъемностью, чтобы проталкивать металл через матрицу.
Стандартные отраслевые допуски применяются к большинству экструзионных изделий, но прецизионные допуски могут быть достигнуты при тщательном проектировании матрицы и контроле процесса. Дизайн профиля также влияет на видимость линий экструзии, что определяет уровень подготовки, необходимый для вторичной отделки, такой как анодирование. На больших плоских поверхностях появляются незначительные линии штампа; добавление небольших коронок или зубцов может замаскировать эти недостатки.
Сохраняйте толщину стенок как можно более однородной, чтобы предотвратить деформацию на этапе закалки.
Используйте стандартные радиусы (минимум 0,015 дюйма) на всех острых углах, чтобы предотвратить поломку штампа.
Ограничьте глубокие и узкие каналы (высокое передаточное число шипов), чтобы снизить риск поломки инструмента.
По возможности проектируйте симметричные профили, чтобы обеспечить сбалансированный поток металла через матрицу.
Выбор правильного метода производства требует сравнения отходов материала, стоимости инструментов и скорости производства. Экструзия превосходна в конкретных приложениях, но ее необходимо сравнивать с механической обработкой, литьем и формовкой.
Экструзия может похвастаться превосходным соотношением «покупка-летучесть», что означает, что тратится меньше материала по сравнению с обработкой детали из цельного блока. Экструзия является лучшим выбором для непрерывного поперечного сечения и больших объемов. Однако обработка с ЧПУ по-прежнему необходима для создания сложных 3D-геометрий, которые невозможно выдавить. Часто экструзия используется для создания почти чистой формы, которая затем слегка обрабатывается на станке с ЧПУ для добавления особых элементов, таких как поперечные отверстия или карманы, сочетая эффективность экструзии с точностью механической обработки.
Для литья под давлением требуются дорогие стальные формы и более длительные сроки изготовления. Экструзионные инструменты значительно дешевле и быстрее производятся. Кроме того, экструзия позволяет избежать проблем с внутренней пористостью, характерных для литья под давлением, в результате чего детали становятся значительно прочнее при растягивающей нагрузке. Литье под давлением лучше подходит для сложных, нелинейных трехмерных форм, тогда как экструзия доминирует над линейными структурными компонентами.
Профилирование валками очень эффективно для получения однородных тонкостенных форм, но требует высоких затрат на установку и огромных объемов производства, чтобы оправдать использование инструментов. Экструзия гораздо предпочтительнее для сложных, многокамерных профилей. Он позволяет изменять толщину стенок и выполнять сложные внутренние функции, которые просто невозможно достичь методом прокатки. Профилирование валков ограничивается гибкой листового металла, тогда как экструзия выталкивает твердый металл в совершенно новые поперечные сечения.
Метод изготовления | Стоимость оснастки | Время выполнения | Геометрические возможности | Материальные отходы |
|---|---|---|---|---|
Алюминиевая экструзия | Низкий (500–3000 долларов США) | 3–6 недель | Сложные 2D сечения, внутренние пустоты | Низкий |
обработка с ЧПУ | Нет (только крепеж) | 1–3 недели | Сложная 3D-геометрия | Высокий |
Литье под давлением | Высокий ($10 000+) | 8–12 недель | Сложные трехмерные формы, тонкие стены. | Низкий |
Профилирование рулонов | От среднего до высокого | 6–10 недель | Простые, однородные тонкостенные профили | Низкий |
От выбранного вами сплава зависит скорость пресса, срок службы штампа и конечные механические свойства детали. Не все алюминиевые сплавы можно эффективно экструдировать.
Сплавы серии 6000 являются «рабочими лошадками» экструзионной промышленности. Сплав 6063 обеспечивает превосходное качество поверхности и высокую экструдируемость, что делает его идеальным для использования в архитектуре и в качестве радиаторов. Сплав 6061 обеспечивает более высокий предел текучести для конструкционных применений, хотя он медленнее экструдируется и быстрее изнашивает штампы. Сплав 6005А служит универсальной альтернативой среднего уровня, предлагая лучшую экструдируемость, чем 6061, при сопоставимой прочности.
Твердые сплавы обычно используются в аэрокосмической и оборонной промышленности, где требуется чрезвычайная прочность. Однако эти сплавы представляют собой реалии производства: они требуют гораздо большей мощности пресса, более низких скоростей экструзии и вызывают более быстрый износ матрицы, что значительно увеличивает удельные затраты. Сплавы, подобные 7075, не могут быть экструдированы в сложные полые формы из-за требуемого огромного давления, что ограничивает их использование более простыми сплошными профилями.
Ваш партнер по экструзии должен иметь подходящее оборудование и системы контроля качества. Несоответствие между дизайном вашего профиля и возможностями печатной машины поставщика приведет к неправильным размерам и задержкам производства.
Оцените производителя на основе размеров его пресса, диапазона тоннажа и возможностей диаметра заготовок. Убедитесь, что их оборудование соответствует требованиям CCD вашего проекта. 10-дюймовый профиль невозможно продавить на 7-дюймовом прессе. Убедитесь, что у поставщика есть соответствующий тоннаж, чтобы протолкнуть ваш конкретный сплав через штамп необходимой геометрии.
Сотрудничество с экструдерами, которые проектируют и вырезают свои собственные матрицы, дает явные преимущества. Собственные инструменты обеспечивают более быстрые циклы итераций, более жесткий контроль качества профиля штампа и снижение риска интеллектуальной собственности по сравнению с аутсорсингом создания штампа. Когда матрица нуждается в коррекции (испытании матрицы), собственная инструментальная мастерская может внести коррективы в течение нескольких часов, а не дней.
Убедитесь, что поставщик имеет необходимые сертификаты, такие как ISO 9001 или AS9100. Надежные протоколы тестирования необходимы для приложений с высокой надежностью. Ищите спектрометрию для определения состава сплава, испытания на растяжение для определения механических свойств и координатно-измерительные машины (КИМ) для точности размеров. Попросите показать их планы контроля качества и отчеты о первой проверке изделия (FAI).
Выберите поставщика, способного выполнять второстепенные операции самостоятельно. Такие возможности, как фрезеровка с ЧПУ, анодирование, порошковое покрытие и интеграция управления температурным режимом, устраняют задержки в цепочке поставок от нескольких поставщиков и уменьшают общие логистические трудности. Перемещение необработанных профилей в отдельный механический цех, а затем в отдельный анодатор приводит к огромным затратам на доставку и появлению слепых зон при контроле качества.
Чтобы успешно внедрить экструдированные компоненты в свою линейку продуктов, вы должны согласовать свои инженерные проекты с физическими реалиями экструзионного пресса. Выполните следующие шаги, чтобы перейти от концепции к производству вашего проекта:
Завершите создание моделей САПР и рассчитайте точный размер описанного круга (CCD), чтобы определить требования к печатной машине.
Проверьте все толщины стенок и угловые радиусы, чтобы обеспечить соответствие стандартным рекомендациям DFM по экструзии.
Составьте подробный запрос цен (RFQ) с подробным описанием прогнозов годового объема, конкретных требований к сплавам и закалке, а также необходимых вторичных операций.
Проведите аудит потенциальных поставщиков на основе их собственных инструментов и соответствия тоннажу прессов.
Ответ: Стоимость оснастки относительно невелика, обычно от 500 до 3000 долларов. Точная цена зависит от сложности профиля, его размера, а также от того, является ли он сплошной или полой формой, требующей штамповки иллюминатора.
О: Минимальная толщина стенки зависит от сплава и размера профиля. Для стандартных профилей 6063 оно обычно находится в диапазоне от 0,040 до 0,060 дюйма. Более твердые сплавы требуют более толстых минимальных стенок для успешной экструзии.
О: Стандартное время выполнения заказа на изготовление штампа по индивидуальному заказу и первоначальную выборку образцов обычно составляет от 3 до 6 недель, в зависимости от текущего объема заказов поставщика и сложности конструкции штампа.
Ответ: Закалка Т5 означает, что профиль охлаждается от температуры экструзии, а затем искусственно состаривается в печи. Отпуск Т6 предполагает более строгую термообработку на раствор, быструю закалку и искусственное старение для достижения максимальной прочности.
О: Да, особенно сплавы серии 6000. Однако сварка вызывает локальную потерю отпуска и прочности в зоне термического влияния, что необходимо учитывать при проектировании конструкции.
Ответ: Дефекты поверхности обычно возникают из-за износа штампа, неправильной температуры заготовки, чрезмерной скорости экструзии или загрязнений внутри самой алюминиевой заготовки. Для поддержания качества поверхности необходим строгий контроль процесса.
